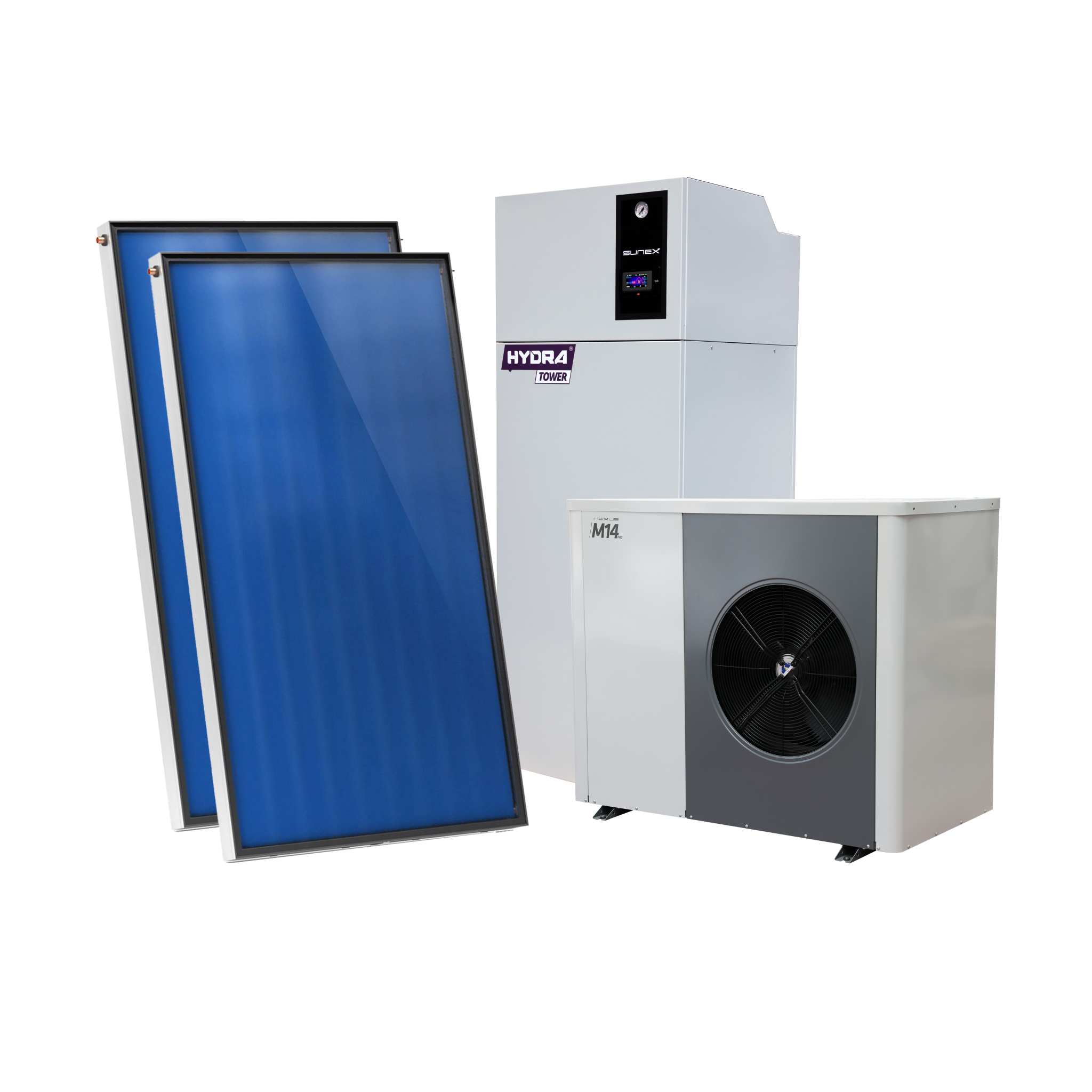

Pompa ciepła Nexus M Pro 9/14 + HYDRATOWER Basic (1W) lub HYDRATOWER Hybrid (2W) + kolektory 2x AMX 2.0 + dodatkowy obieg grzew

1x Pompa ciepła Nexus M Pro 9/14

Pompy ciepła serii Nexus M Pro typu monoblok (powietrze/woda) służą do centralnego ogrzewania, chłodzenia i prrzygotowania ciepłej wody użytkowej. Zastosowano sprężarkę inwerterową (Mitsubishi typu Scroll), która umożliwia dostosowanie wydajności pompy ciepła do zapotrzebowania. Łatwy w obsłudze regulator firmy Carel zapewnia optymalne sterowanie i prawidłową pracę systemu. Sterowanie w standardzie reguluje pracę pompy ciepła i obiegów grzewczych na potrzeby centralnego ogrzewania oraz CWU. Możliwość zdalnej obsługi poprzez zastosowanie dedykowanego modułu internetowego (Insyg Cloud). Zastosowano naturalny, ekologiczny czynnik chłodniczy R290. Ponad to zastosowany został wysokiej klasy wentylator typu EC bezszczotkowy z płynną regulacją obrotów zapewniający optymalną sprawność przy zachowaniu jak najniższego poziomu hałasu.



NEXUS M PRO
  M9 M14
Moc grzewcza [kW]/COP [-] (dla A7/W35) 4,1 do 10/
4,47 do 4,98
5 do 13,6/
4,69 do 5,20
Klasa energetyczna W35 A+++ A+++
D x Sz x W [mm] 1186x667x762 1250x750x1055
Masa [kg] 160 170





1x Hydratower Basic (1W) LUB 1x Hydratower Hybrid (2W) + kolektory 2x AMX 2.0

Hydratower to zintegrowany moduł hydrauliczny przeznaczony do współpracy z pompą ciepła typu

monoblok w instalacji grzewczej. Kompletne wyposażenie kotłowni w jednym urządzeniu. Hydratower w wersji Basic (1W) wyposażony jest w zasobnik CWU z jedną wężownicą, natomiast w wersji Hybrid (2W) zasobnik CWU posiada dwie wężownice. Jedna przeznaczona jest do pompy ciepła, natomiast druga do np. instalacji solarnej, kotła gazowego, elektrycznego.

Zwarta i niewielka konstrukcja Hydrotowera pozwala na szybką instalację urządzenia w kotłowni. Hydratower został pozielony na dwa moduły: sekcję hydrauliczną oraz zbiornikową. Całość umieszczona została w metalowej obudowie. Instalator ma o wiele mniej pracy przy instalacji, gdyż do jego zadań należy jedynie podłączenie pompy ciepła oraz podłączenie przyłączy centralnego ogrzewania, wody użytkowej.



 Hydratower Basic (1W)Hydratower Hybrid (2W)
Pojemność zbiornika CWU/bufora 210/65l
Wymiary [m] 1,95x0,74x0,74
Ilość wężownic w zasobniku CWU 1 2
Wyświetlacz Kolorowy z panelem dotykowym 4,3"
Elementy separator zanieczyszczeń z magnesem,
grzałka elektryczna przepływowa 4kW 400V,
naczynie przeponowe do CO i CWU,
zawór bezpieczeństwa do CO i CWU,
manometr,
zawór trójdrogowy przełączający z siłownikiem,
pompę obiegu grzewczego i zawór mieszający





2x AMX 2.0 (kolektory słoneczne) – tylko do Hydratower Hybrid (2W)

Instalacje solarne przy pomocy kolektorów AMX zamieniają energię promieniowania słonecznego w ciepło użytkowe.

Wytworzone w kolektorach słonecznych ciepło przenoszone jest przez czynnik roboczy do zbiornika wody użytkowej, w którym zostaje zakumulowane. Efektywną pracą systemu steruje różnicowy regulator temperatury współpracujący z pompą obiegową.

Wysoka efektywność działania
oraz bardzo dobra izolacja termiczna kolektora AMX sprawia, iż osiąga on bardzo wysoką sprawność działania zarówno w okresie letnim jak i zimowym.

Możliwość montażu na każdym dachu
Specjalnie zaprojektowane zespoły montażowe,wykonane z aluminium, zapewniają szybki i bezpieczny montaż kolektorów na każdym dachu z dowolnym pokryciem.

Normy i badania
Kolektor AMX został przebadany w Laboratorium BadawczymINTAwHiszpanii;posiadaznakjakościowy Solar Keymark.

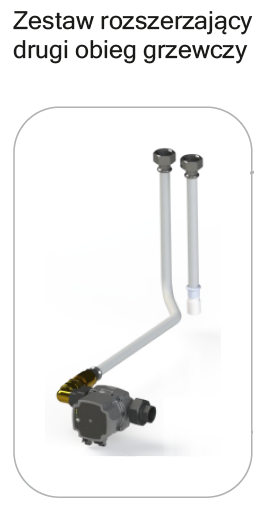

Dodatkowy obieg grzewczy

Hydratower zarówno Basic (1W) jak i Hybrid (2W) można rozbudować o drugi obieg grzewczy (pompa obiegowa, bez zaworu mieszającego). Montaż w części hydraulicznej Hydratowera.



zestaw

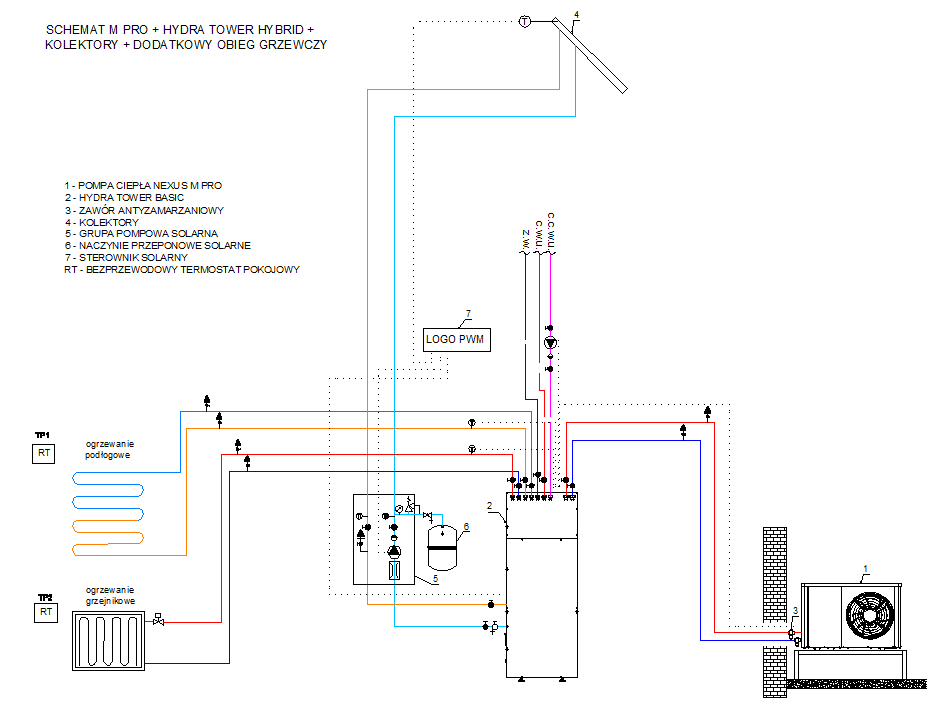

schemat
