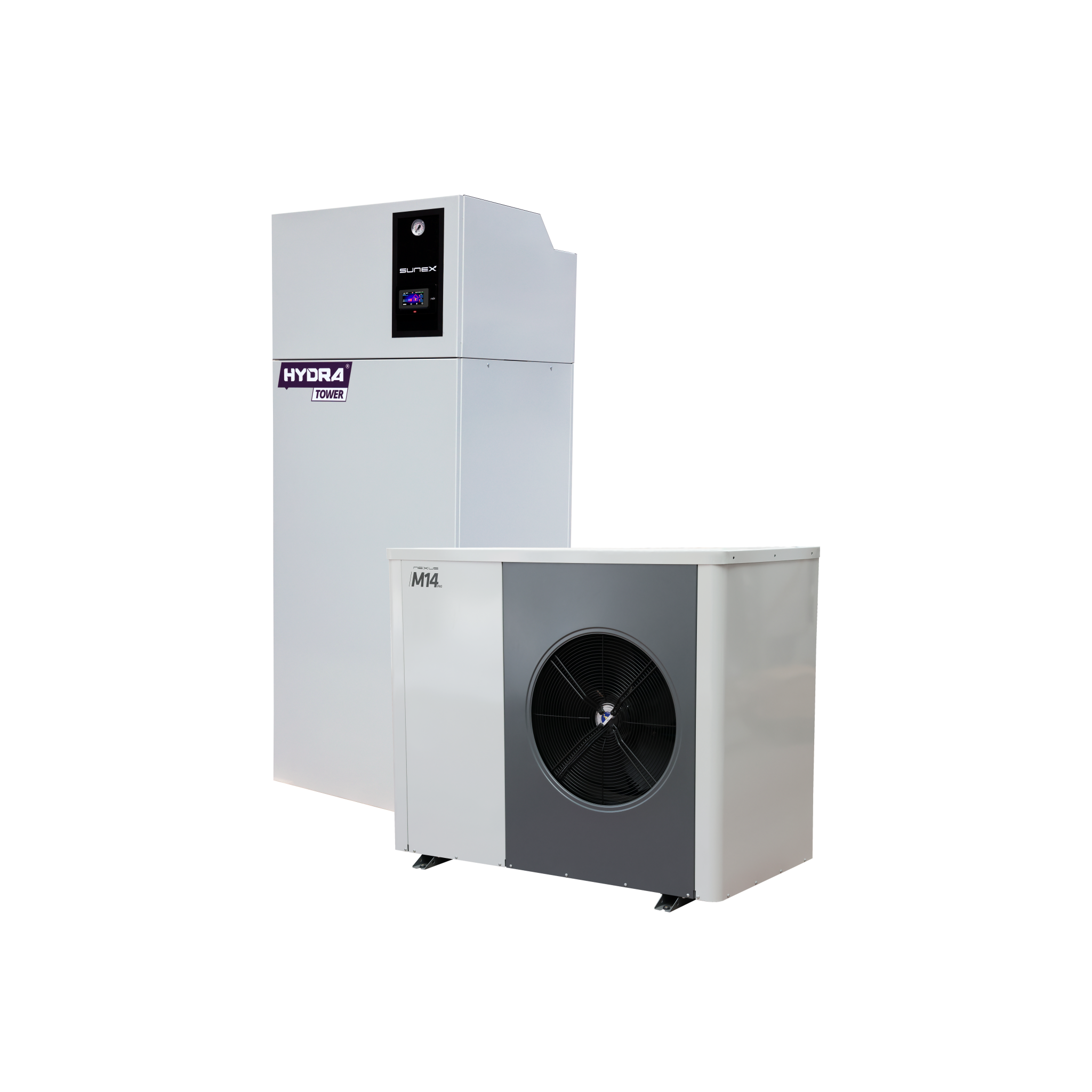

Pompa ciepła Nexus M Pro 9/14 + HYDRATOWER Basic (1W)

1x Pompa ciepła Nexus M Pro 9/14

Pompy ciepła serii Nexus M Pro typu monoblok (powietrze/woda) służą do centralnego ogrzewania, chłodzenia i przygotowania ciepłej wody użytkowej. Zastosowano sprężarkę inwerterową (Mitsubishi typu Scroll), która umożliwia dostosowanie wydajności pompy ciepła do zapotrzebowania. Łatwy w obsłudze regulator firmy Carel zapewnia optymalne sterowanie i prawidłową pracę systemu. Sterowanie w standardzie reguluje pracę pompy ciepła i obiegów grzewczych na potrzeby centralnego ogrzewania oraz CWU. Możliwość zdalnej obsługi poprzez zastosowanie dedykowanego modułu internetowego (Insyg Cloud). Zastosowano naturalny, ekologiczny czynnik chłodniczy R290. Ponad to zastosowany został wysokiej klasy wentylator typu EC bezszczotkowy z płynną regulacją obrotów zapewniający optymalną sprawność przy zachowaniu jak najniższego poziomu hałasu.



NEXUS M PRO
  M9 M14
Moc grzewcza [kW]/COP [-] (dla A7/W35) 4,1 do 10 / 4,47 do 4,98 5 do 13,6 / 4,69 do 5,20
Klasa energetyczna W35 A+++ A+++
D x Sz x W [mm] 1186 x 667 x 762 1250 x 750 x 1055
Masa [kg] 160 170



1x Hydratower Basic (1W)

Hydratower to zintegrowany moduł hydrauliczny przeznaczony do współpracy z pompą ciepła typu

monoblok w instalacji grzewczej. Kompletne wyposażenie kotłowni w jednym urządzeniu. Hydratower w wersji Basic (1W) wyposażony jest w zasobnik CWU z jedną wężownicą.

Zwarta i niewielka konstrukcja pozwala na szybką instalację urządzenia w kotłowni. Hydratower został pozielony na dwa moduły: sekcję hydrauliczną oraz zbiornikową. Całość umieszczona została w metalowej obudowie. Instalator ma o wiele mniej pracy przy instalacji, gdyż do jego zadań należy jedynie podłączenie pompy ciepła oraz podłączenie przyłączy centralnego ogrzewania, wody użytkowej do Hydrotowera.



Hydratower Basic (1W)

Pojemność zbiornika CWU/bufora

210/65l

Wymiary [m]

1,95x0,74x0,74

Ilość wężownic w zasobniku CWU

1

Wyświetlacz

Kolorowy z panelem dotykowym 4,3"

Główne elementy

separator zanieczyszczeń z magnesem,
grzałka elektryczna przepływowa 4kW 400V,
naczynie przeponowe do CO i CWU,
zawór bezpieczeństwa do CO i CWU,
manometr,
zawór trójdrogowy przełączający z siłownikiem,
pompę obiegu grzewczego i zawór mieszający





Przykładowy schemat instalacji:

schemat







Dokumenty techniczne:
